Pour les caractéristiques générales d'un Atari TT, voir cette page!


Boot Matrix TC1006 Bureau et système Internet Périphériques Benchmarks



Boot

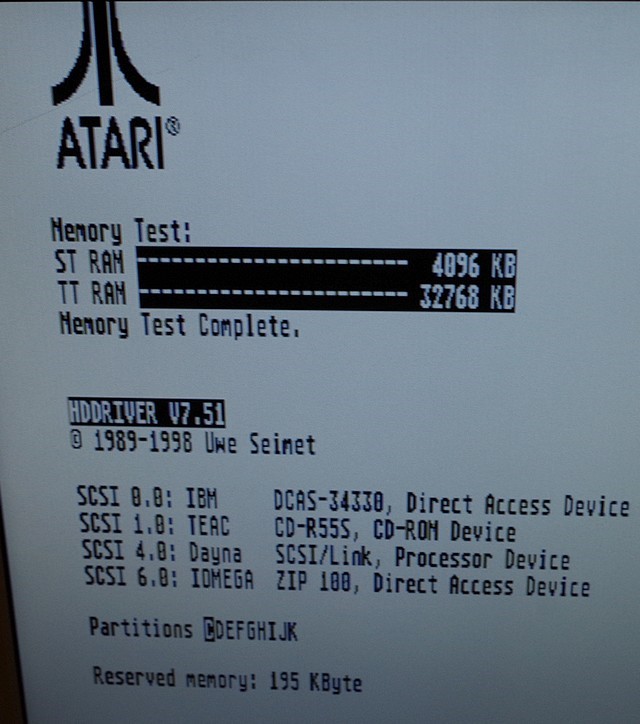

Séquence de boot



A gauche, la séquence de boot indiquant la taille mémoire ainsi que les quatre périphériques SCSI connectés:
  • SCSI 0 : le disque dur interne de 4Go en 8 partitions de 512Mo
  • SCSI 1 : le lecteur CD-ROM
  • SCSI 4 : le Daynaport, carte Ethernet 10Mbits
  • SCSI 6 : le lecteur ZIP 100Mo
On remarquera l'utilisation de HD Driver 7.51, seule version qui m'a permis cette installation. Avec les versions 7.80 ou 10, il m'était impossible de faire reconnaitre le Daynaport.

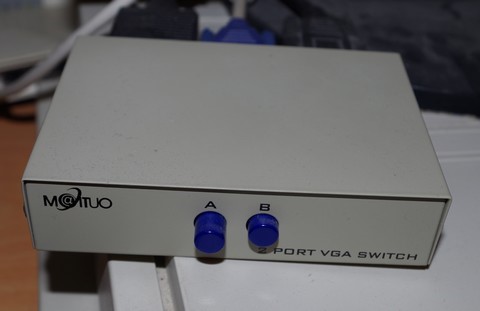

Le switch VGA



Puisque ce TT dispose d'une carte graphique Matrix, les réglages de boot ne peuvent se faire que sur la sortie VGA standard du TT. D'où l'installation de ce switch VGA permettant d'afficher la sortie TT ou la sortie Matrix.
Le boîtier devient inutile une fois tous les réglages faits.

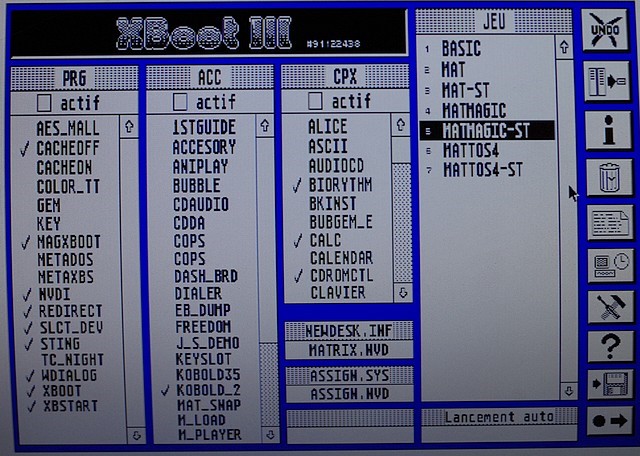

Xboot



L'utilitaire XBOOT prend ensuite le relai. Toujours sur la sortie VGA du TT, il permet de choisir son installation.

Pour ma part, j'en ai sept:
  • BASIC : sortie VGA de base, pas d'utilitaire particulier.
  • MAT et MAT-ST : sortie Matrix avec ou sans Sting pour Internet et TOS 3.06.
  • MATMAGIC et MATMAGIC-ST: sortie Matrix avec ou sans Sting pour Internet et système multitâche MagiC 6.02
  • MATTOS4 et MATTOS4-ST: sortie Matrix avec ou sans Sting pour Internet et bureau TOS 4.


Matrix TC1006


La carte graphique Matrix TC1006 est capable d'afficher des résolutions en monochrome, 256 couleurs et True Color. La puce graphique est également capable de modes 16 bits, mais les driviers n'ont pas été proposés.

L'installation de NVDI pour Matrix est indispensable : les pilotes de base de la carte ne sont pas stables et engendrent de nombreux plantages.

Monochrome



Voici les modes possibles en monochrome:

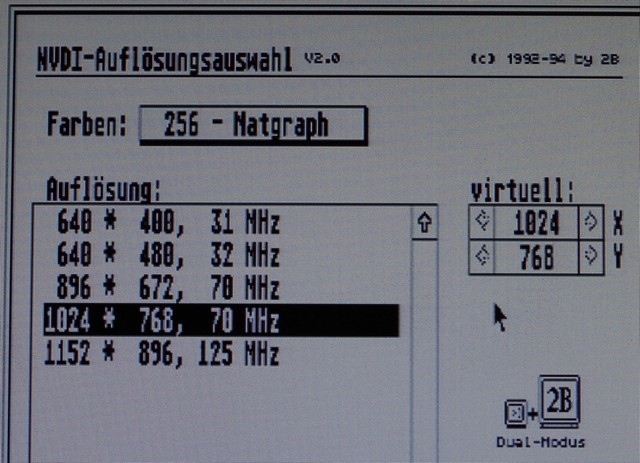

256 couleurs



Ma résolution préférée, 1024 par 768 en 256 couleurs. On notera le bouton Dual Modus qui permet d'avoir le bureau sur la sortie VGA du TT et d'initialiser la carte pour un affichage secondaire. Je n'ai pas de logiciel profitant de cette option.

True Color



Au vu de la mémoire limitée à 1Mo sur la carte, un seul mode True Color est proposé.


Bureau et Système


Le bureau Multitâche



Le bureau avec:
  • Affichage Matrix en 1024x768 et 256 couleurs
  • Système multitâches MagiC 6.02
  • Bureau Jinnee
Système très réactif et peu gourmand en ressources.

Informations système



Logiciel SYSINFO:

  • Il reste 33Mo de mémoire libre malgré le chargement du HD-Drive, NVDI pour Matrix, Sting, MagiC, Jinee et Sysinfo ainsi que le pannneau de contrôle et Kobold.
  • Il reste près de 80% du disque libre, les 4Go sont parfaits pour un Atari TT.
  • La version de NVDI est 5.03, elle inclut la gestion des fontes vectorielles.

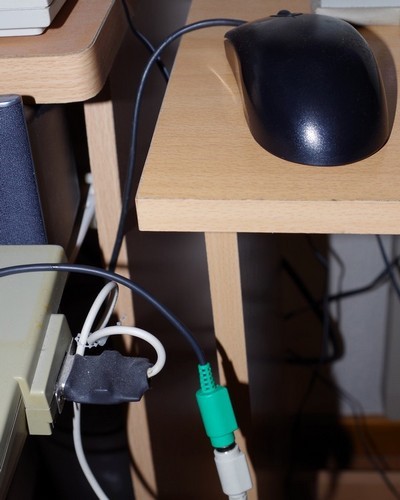

Adaptateur souris PS/2



Pour les nouvelles résolutions, en particulier 1024x768, l'utilisation de la souris Atari est pénible car sa résolution est faible.
L'installation d'un adaptateur PS/2 permet d'installer une souris plus récente pour balayer de grands écrans.

Les souris optiques ayant une adaptateur USB/PS2 peuvent aussi fonctionner !


Internet

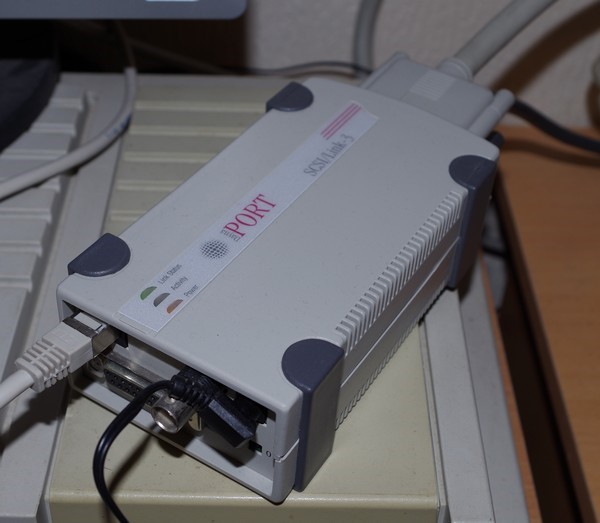

Daynaport SCSI



Côté matériel, j'utilise un Daynaport qui se glisse dans la chaine SCSI. Pas facile à configurer, l'utilisation de HD-Driver 7.51 fut nécessaire. De même, il a été impossible de le faire reconnaître lorsque j'avais remplacé le disque dur interne par une AztechMonster (carte SCSI->CompactFlash). Je suis donc revenu au disque dur un peu plus bruyant.

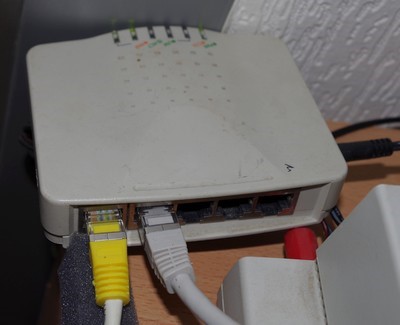

HUB 10Mbits



Le Daynaport n'est pas compatible avec un débit de 100MBits, on doit donc lui adjoindre un petit HUB 100/10MBits pour réaliser la conversion à sa place.

Navigateur HighWire



Un navigateur rapide et bien meilleur que CAB.

On voit en dessous la recherche Google et au dessus l'affichage de ma page WEB.

HighWire nécessite une configuration à la main de son fichier CFG.


Périphériques

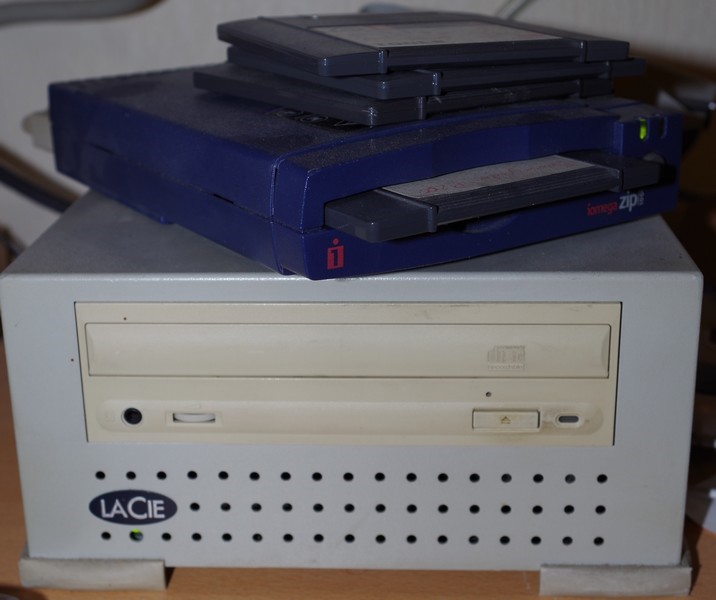

Lecteur CD ROM



Piloté par Metados et SPIN_SD.BOS sous TOS.
Piloté par l'extension SPINMAGC.XFS sous MagiC.

Lecteur ZIP 100



Piloté directement par HD-Driver. J'ai spécifié dans les paramètres des lecteurs amovibles une taille de cluster de 8192 octets, ce qui corresond à mon formatage habituel TOS/DOS compatible.

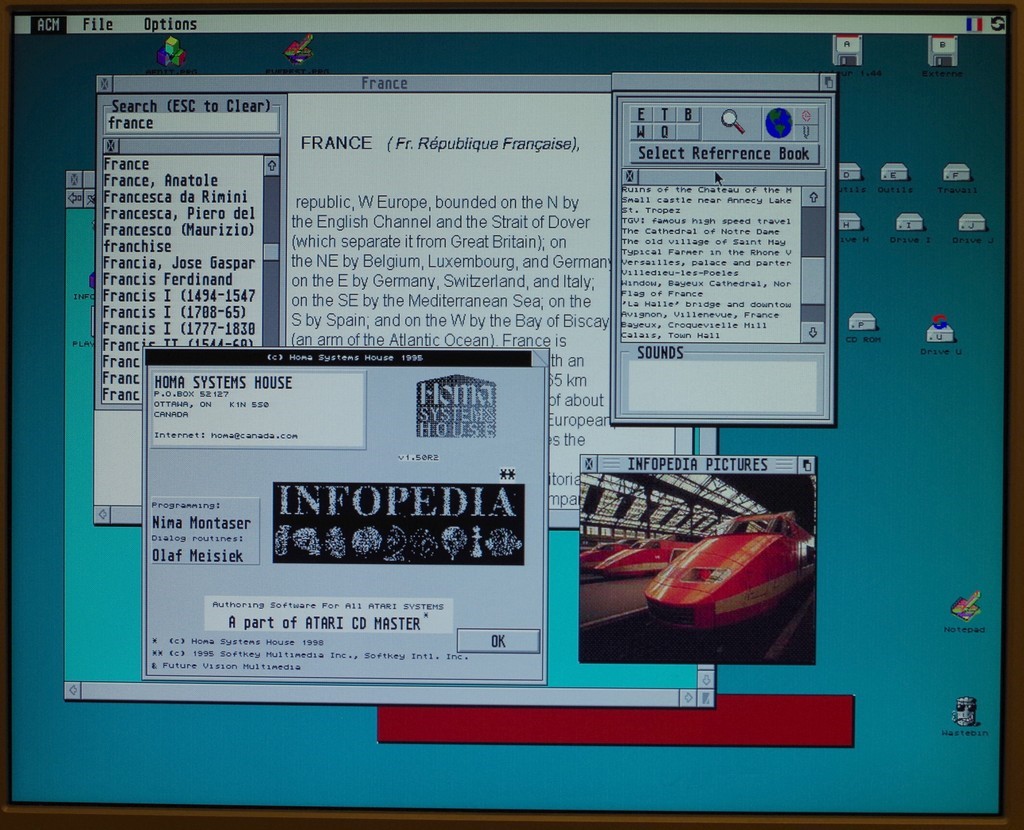

Atari CD Master



Le pilote pour le CD ROM Infopedia donne accès à toute une banque de dictionnaires et encyclopédies.

Ici l'article sur la France avec l'image du TGV...


Benchmarks


Comparaison des trois TT



  • En BLEU : le TT sous TOS avec carte Nova 16 bits, pas de NVDI. Il dispose en outre d'une carte AztechMonster pour remplacer le disque dur interne par une CompactFlash de 4Go.
  • En VERT : Ce TT sous Magic en 256 couleurs !
  • En ROUGE : le TT sous Mint/MyAES avec une carte Nova 16 bits et NVDI.
