Acheté en 1993 dans une configuration minimale (2 Mo de Ram et un disque dur de 52 Mo), je l'ai régulièrement complété car c'est un peu mon ordinateur fétiche, celui que j'ai le plus utilisé, celui qui est resté des heures durant allumé pendant que je tapais mes lignes de code.
Sur la page Téléchargement, vous avez accès à ces programmes.

Caractéristiques de base:
  1. CPU Motorola 68030, 32 bits, 32MHz avec cache
  2. FPU (copro arithmétique) Motorola 68882, 32 MHz
  3. Divers modes vidéo (compatibles ST) plus VGA (640x480x16) plus un mode monochrome 1280*960
  4. Connectique SCSI pour disques durs et CD Roms
  5. Son DMA stéréo en 8 bits et 50KHz
  6. 4 ports série 115200, un port LAN (réseau)
  7. connecteurs MIDI
  8. Port DMA
  9. Port clavier, manette, souris
  10. lecteur disquettes 1.44
  11. Port VME (extensions RAM, cartes graphiques, ethernet)
  12. Connecteur TT-Ram (ram rapide car visible seulement du CPU)

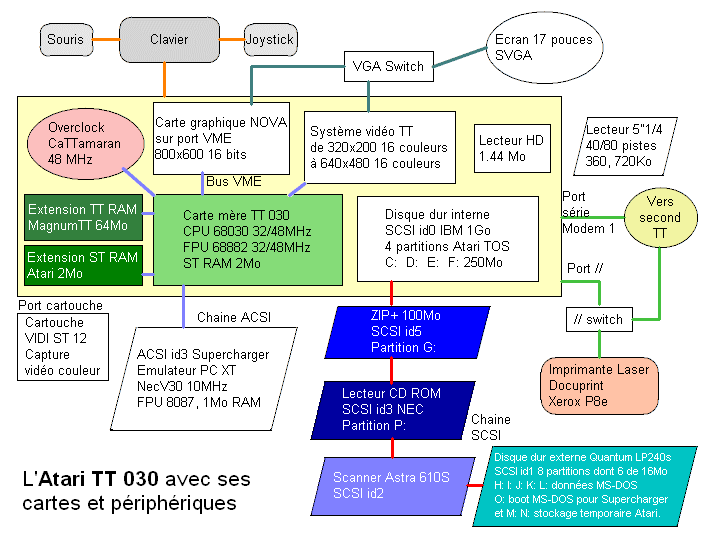

 Diagramme de mon installation personnelle

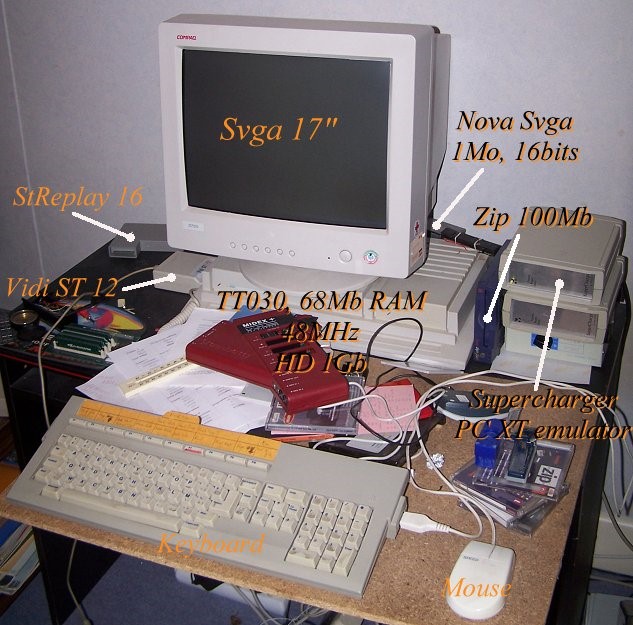

Mais, il a grandi depuis, cartes d'aquisition vidéo, son, lecteurs CD, ZIP, extensions de RAM, carte graphique, etc... C'est une machine complète que je continue d'utiliser, de programmer.

Que peut-on en faire?

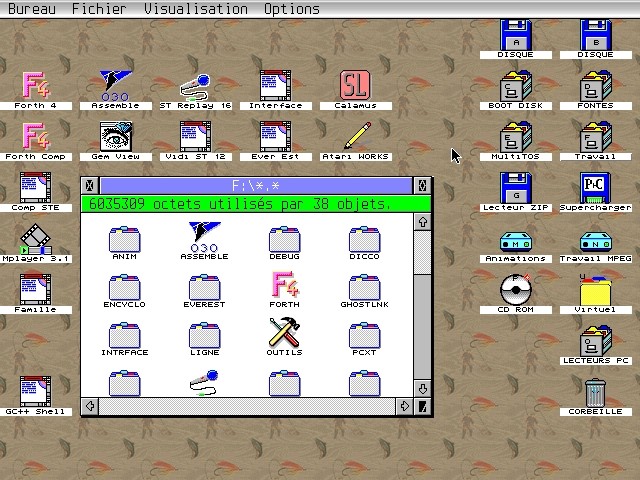

Mon nouveau bureau tout en couleur!

Cliquer ici pour voir des captures d'écran de mon bureau avec image en fond,
icones couleur et boutons 3D...

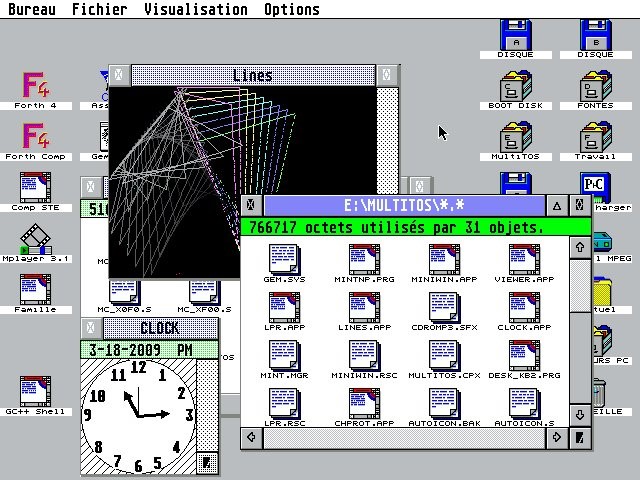

Installer Mint/MultiTOS ou Mint/MyAES

Cliquer ici pour télécharger les fichiers
et suivre pas à pas mon installation.
Diagramme de l'organisation
logicielle

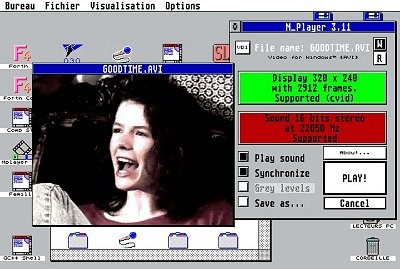

Rejouer, assembler des vidéos

Rejouer des vidéos est tout à fait possible avec M_Player. L'image vous montre le bureau sous TOS 3.06 agrémenté de COLOR_TT qui donne un effet 3D aux fenetres et des couleurs aux icones. Ce TT contient la carte graphique NOVA 32k dont le mode actuel est 640x480 en High Color. On peut la pousser à 800x600 dans ce mode ou en 1024x768 en 256 couleurs. M_Player est ici configuré en accessoire et rejoue un clip musical. Le même programme permet d'assembler des vidéos à partir d'images et de sons.

Capturer une vidéo

On peut également faire de la capture vidéo avec la cartouche VIDI ST 12 qui digitalise au maximum en 320x480 en 4096 couleurs. Elle dispose d'une entrée PAL et d'une entrée NTSC. Là je filme l'Apple II dans la pièce. Pour la digitalisation couleur, seules les images fixes sont réalisables car les trois plans RVB sont pris séparément. Ma carte MagnumTT 64Mo me permet de capturer 279 images couleurs. Par contre, en digitalisant en 320x240 en 16 gris, le mouvement devient possible jusqu'à 12,5 images par seconde! Le TT a alors une réserve de 1683 images, ce qui assure une autonomie de 2'15" à 12,5 i/s ou 3'30" à 8 i/s, réglage que j'utilise plus fréquemment. Il existe encore un dernier mode de digitalisation en 160x120 en 16 gris qui permet jusqu'à 6732 images en mémoire, une autonomie jusqu'à 14'01" en 8 i/s.

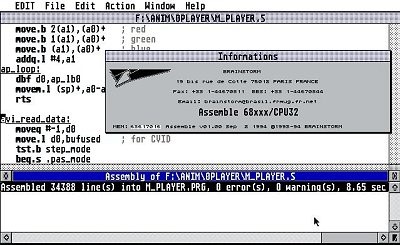

Programmer en assembleur

La programmation, bien sûr, est l'une des principales utilisations de ma machine. Ici vous voyez mon outil préféré: ASSEMBLE de chez Brainstorm. L'image montre le listing de M_Player (près de 700ko) assemblé en 8,65 secondes. L'outil est rapide, très fiable, la gestion des erreurs claire. L'assembleur du MC 68030 est lui même un bijou de clarté et de puissance.

Programmer en Forth

En assembleur j'ai programmé un interpréteur/compilateur Forth qui tourne sur le TT mais également sur la série des ST(e). Un langage déroutant, concis, efficace qui utilise la pile comme une calculatrice RPN. On voit là la procédure pour calculer le PGCD de deux nombres.

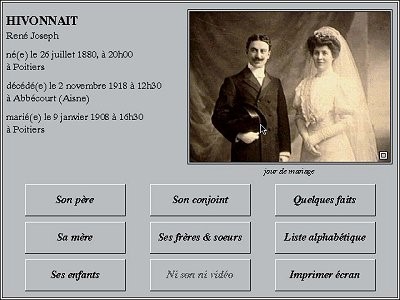

Faire de la généalogie

J'ai inclus tous les appels systèmes possibles dans le Forth et on peut développer des applications complètes avec événements, gestion de fenetres, menus, impression GDOS comme ce programme de généalogie Famille.

Faire de la PAO de qualité

A une époque, j'ai beaucoup utilisé Calamus pour la mise en page de documents. Une fois les rudiments acquis, la puissance du logiciel se révelait et on avait du mal à utiliser un autre système de PAO sans "râler" sur le manque d'ergonomie ou de fonctionnalité.
Morceaux choisis

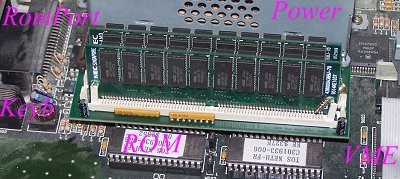

Extension mémoire 64Mo

La MagnumTT équipée de deux barettes de 32Mo chacune. La TT Ram est une mémoire visible uniquement du processeur, elle n'est donc jamais mobilisée par les accès DMA des périphériques et autorise une plus grande vitesse en lecture ou écriture.

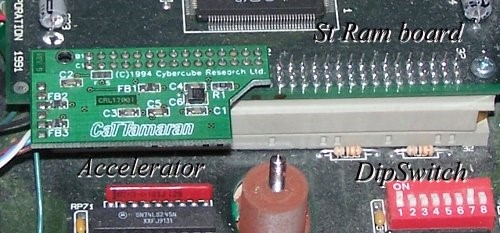

L'accélérateur CaTTamaran 48MHz

C'est simplement le principe de l'overclocking qui est appliqué ici: l'horloge de 32Mhz est remplacée par celle de 48 pour le CPU MC68030 ainsi que pour le coprocesseur arithmétique MC68882.

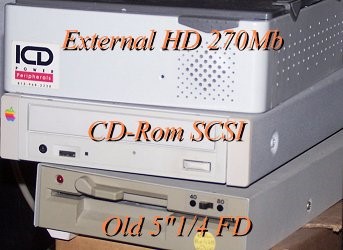

Autres disques...

Trois disques supplémentaires "sous la table", le disque dur est partitionné en 8 dont sept partitions de 16Mo utilisées avec le Supercharger sous MS-Dos. Le CD est aussi un graveur mais je n'ai jamais réussi à le faire tourner dans ce mode.

Le scanner

Un scanner SCSI de facture correcte, l'acquisition est plutôt rapide. Le driver vient de chez Homa Systems.

Il faut nourrir tout ce monde!

Quelques câbles d'alimentation sont nécessaires pour faire tourner tout ce beau monde!

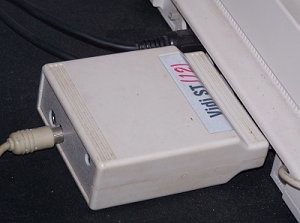

Cartouche Vidi ST12

Cartouche d'acquisition vidéo jusqu'à 320x480 en 4096 couleurs, 12 bits. En couleur, on est limité à des images fixes ou peu mobiles (les trois plans RVB sont pris séparément). En 16 niveaux de gris, le mouvement est accessible! Je la pousse à 12,5 images par seconde en 320x240 et à 9 images par seconde en 160x120 car la réduction prend du temps.
