Le plus puissant de mes Ataris: l'extension CT60 multiplie par plus de 20 la puissance du Falcon de base et par 7 ou 8 la puissance du TT accéléré.

Caractéristiques Installation arrière Installation interne Nappe IDE ATI Radeon Logiciels



Caractéristiques de base:
  • Mode 68030
    • CPU Motorola 68030, 32 bits, 16MHz avec cache
    • Ram de base: 4Mo
  • Mode 68060
    • Carte CT60, CPU MC 68060 à 95MHz
    • Ram en mode 060: 256Mo SDRAM additionnels
    • Carte CTPCI avec 4 slots PCI
    • Carte graphique PCI Radeon 7000

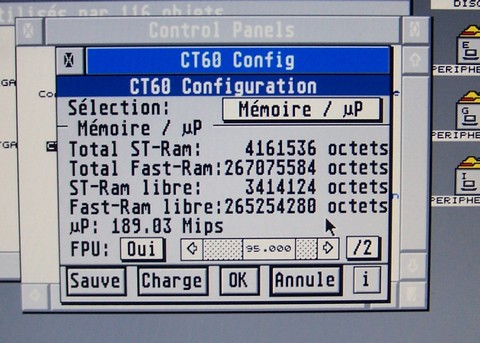

 Le CPX de réglage CT60
La puissance de la CT60

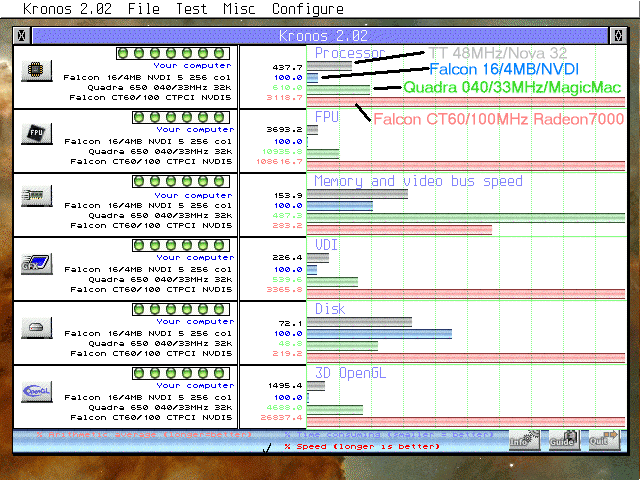

J'ai comparé avec Kronos 4 machines:
  • En gris le TT 48MHz avec une carte NOVA en 16bits et 68Mo de RAM
  • En bleu, le Falcon de base 16MHz, 4Mo, 256 couleurs, il sert de base 100
  • En vert, le Quadra 68040/33MHz avec MagicMac en 16 bits
  • En rouge, la CT60/100MHz avec 256Mo de Ram et la Radeon 7000 en 16bits
On peut constater que:
  • CT60 = 30 fois le Falcon pour CPU et VDI
  • CT60 = 270 à 1090 fois le Falcon pour le FPU et l'OpenGL
  • CT60 = 7 à 15 fois le TT/48 pour CPU et VDI
  • CT60 = 18 à 29 fois le TT/48 pour le FPU et l'OpenGL
Note: mon Falcon n'a pas de FPU 68882.

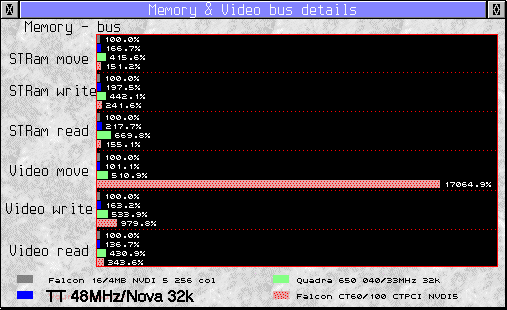

Pour la mémoire, la CT60 semble en retrait, mais ce test est limité à la ST RAM (qui est la même en mode 030 ou 060) et à la mémoire Video. Voici les détails de ce test:
  • Le Quadra s'en sort plutot bien avec des résultats réguliers et performants
  • La CT60 booste quand même les accès mémoire en ST RAM de 1,5 à 2,4 fois
  • L'utilisation de la Radeon 7000 permet une vitesse d'écriture en mémoire écran plutôt conséquente, 10 fois la ST Ram!
  • Le déplacement de blocs de l'écran vers l'écran est 170 fois plus rapide qu'avec la ST RAM!
Note: nombreux sont les programmes qui s'exécuteront en TT Ram (les 256Mo de ma SDRAM) avec un accès à près de 100Mo par seconde et s'affranchiront de la ST Ram qui est limitée à 4Mo par seconde à peu près.

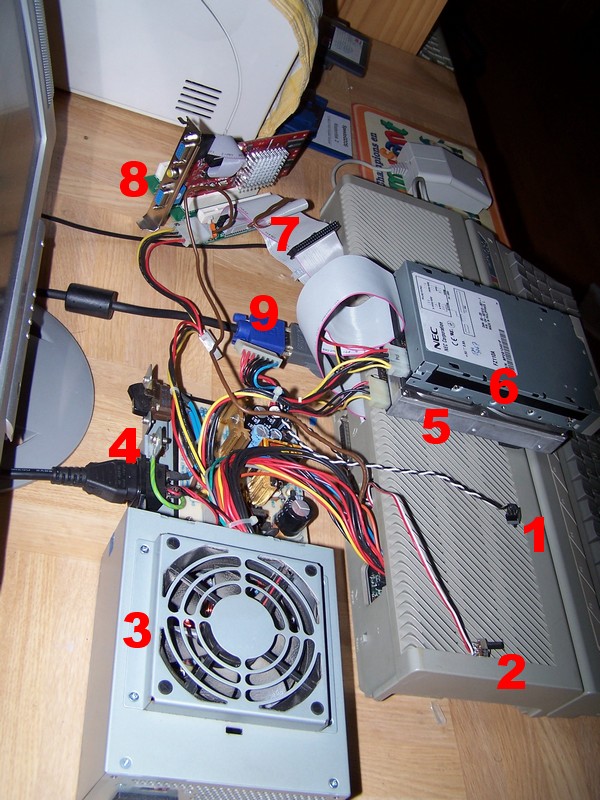

L'installation vue de derrière
  1. Poussoir ON/OFF
  2. Interrupteur mode 030/060
  3. Alimentation ATX
  4. Alim Falcon pour le disque dur (*)
  5. Disque dur IDE Maxtor 4Go (Master)
  6. Lecteur ZIP IDE (Slave)
  7. Nappes pour CTPCI
  8. 4xPCI avec la carte Radeon 7000
  9. Connecteur VGA sur le Videl


(*) deux disques durs sont morts en utilisant l'ATX, alors, j'ai réutilisé l'alimentation du Falcon pour ce dernier disque par précaution, je ne sais pas d'où vient le problème en fait...


L'installation à l'intérieur

 Pour l'installation, j'ai utilisé particulièrement les pages de

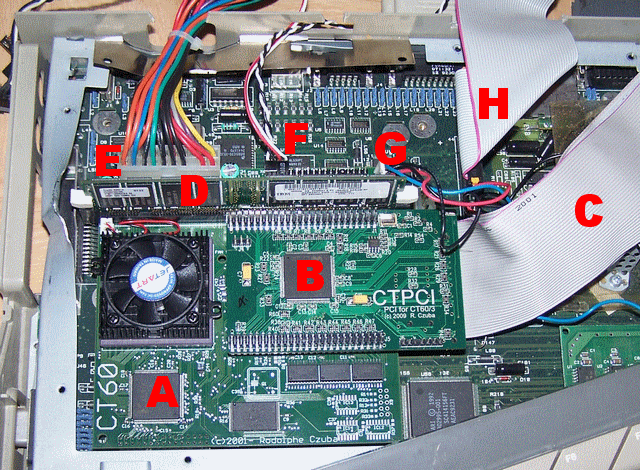

Voici les cartes installées dans le Falcon. Il a fallu enlever l'alimentation d'origine qu'on remplace par une ATX; On trouve donc:
  1. La CT60 avec le processeur 68060 et son ventilateur
  2. La carte fille CTPCI avec sa double nappe allant vers la carte externe
  3. Les nappes vers la carte PCI externe
  4. La barette mémoire SDRAM, ici une 256Mo
  5. L'alimentation ATX
  6. Câble vers interrupteur ON/OFF et vers switch mode 030/060
  7. L'alimentation de lecteur de disquettes est reprise sur la CT60
  8. La nappe IDE


La nappe IDE

 J'ai installé une nappe pour lecteurs 3,5", il m'a fallu bricoler un petit adaptateur pour cela.

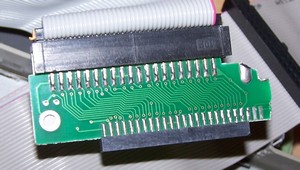

J'ai utilisé cet adaptateur qu'on trouve pour pas cher.

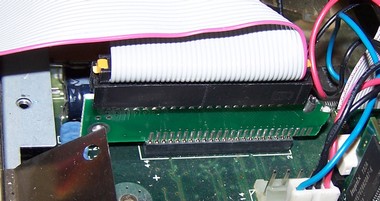

Le connecteur blanc Molex gêne à l'intérieur, je l'ai donc coupé en prenant garde de ne pas couper une piste de l'IDE.
Ainsi il s'insère facilement dans le Falcon!
Pour finir j'obtiens sur la même nappe l'accès à un disque dur (en Master) et à un lecteur ZIP 100Mo (en Slave).

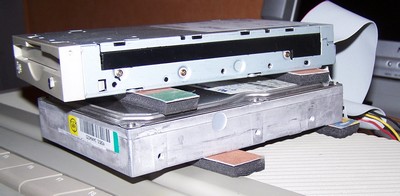

Notez les pieds fabriqués à partir d'un ancien tapis de souris afin de séparer les lecteurs pour que l'air circule autour.


La carte Radeon 7000

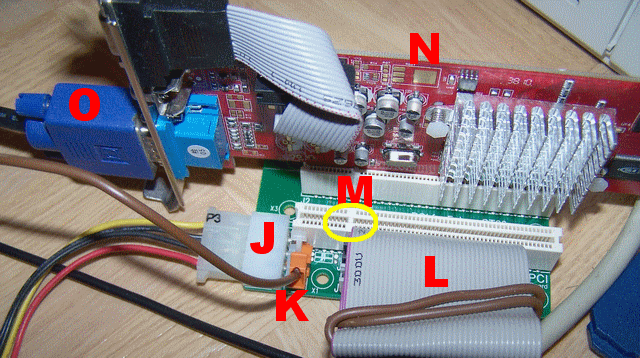

Voici l'installation externe de la CTPCI. On y trouve!
  1. Connecteur Molex avec +5V et +12V
  2. Alimentation supplémentaire 3,3V
  3. Nappes venant de la CTPCI
  4. Notez bien l'orientation des cartes par rapport aux connecteurs PCI
  5. Carte VGA ATI Radeon 7000
  6. Sortie VGA vers le moniteur
Enfin, installation réussie de la carte graphique.

Dans ce mode, avec NVDI, l'accélération est conséquente car le Falcon n'utilise plus la ST RAM pour afficher la video, mais directement la mémoire intégrée à la carte graphique.

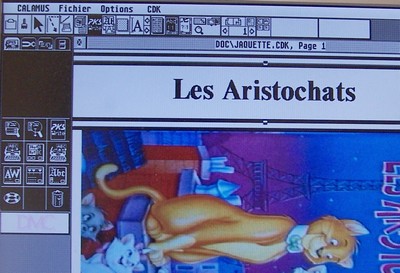

Par bonheur, mes logiciels écrivant directement en mémoire vidéo fonctionnent encore!

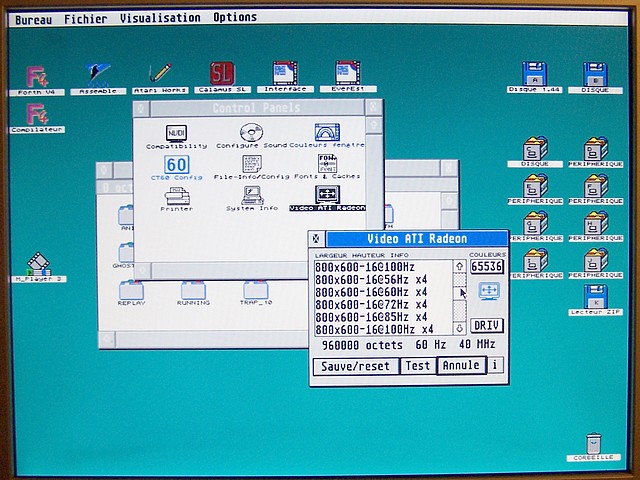

J'ai choisi de travailler en 800x600 et 16 bits, c'est ce que l'on voit ici.


Les logiciels

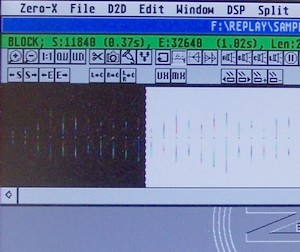

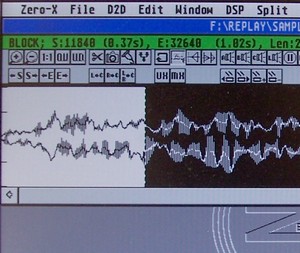

Les logiciels peuvent avoir des problèmes d'adaptation à la CT60 pour plusieurs raisons: (*) Pour résoudre ce premier problème, le CPX de la CT60 offre un mode dans lequel les caches sont désactivés pendant 5 secondes à chaque chargement d'un programme ou d'une bibliothèque par PEXEC afin de lui laisser le temps d'installer son code. La contrepartie étant une perte de puissance!
